SMT Osazování
Vysokorychlostní osazovací automaty FUJI pro přesné osazování SMD komponent.

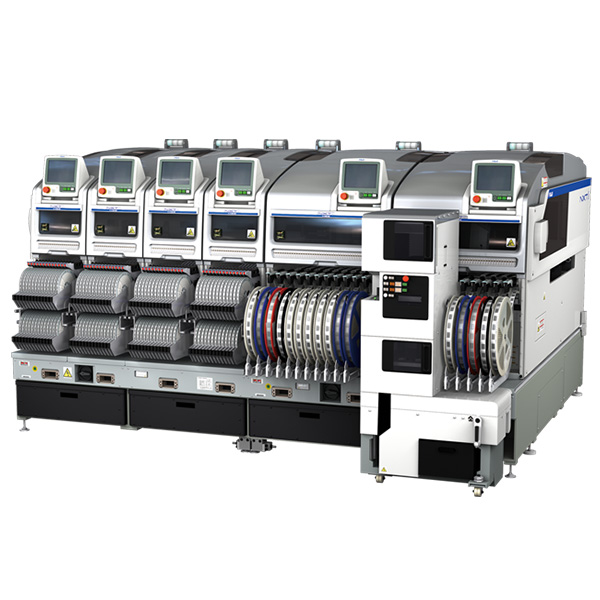

FUJI NXT III 5x M6
Vysoce výkonný a přesný osazovací automat s 5 osazovacími hlavami (CPH 100 000)- Podpora široké škály velikostí DPS - PCB od 48 x 48 mm až do 610 x 610 mm
- Pojme velké množství součástek (podavačů) - k dispozici 225 pozic pro 8 mm podavače
- Osazování komponent již od velikosti 01005 (0.4 x 0.2 mm) až po komponenty s výškou 38 mm
- Možnost osazení komponent kde nelze použít vakuum tzv. mechanická tryska nebo zcela individuální custom trysky
- Plná tracebilita - pokročilý systém sběru dat z produkce
- Tray unit s podporou až 10 rozdílých tray palet
FUJI Aimex II
Vysoce výkonný a přesný osazovací automat se 4 osazovacími hlavami (CPH 75 000)- Podpora široké škály velikostí DPS - PCB od 48 x 48 mm až do 759 x 686 mm
- Pojme velké množství součástek (podavačů) - k dispozici 180 pozic pro 8 mm podavače
- Osazování komponent již od velikosti 01005 (0.4 x 0.2 mm) až po komponenty s výškou 38 mm
- Možnost osazení komponent kde nelze použít vakuum tzv. mechanická tryska nebo zcela individuální custom trysky
- Plná tracebilita - pokročilý systém sběru dat z produkce
- Tray unit s podporou až 10 rozdílých tray palet
FUJI Aimex II
Vysoce výkonný a přesný osazovací automat se 2 osazovacími hlavami (CPH 50 000)- Podpora široké škály velikostí DPS - PCB od 48 x 48 mm až do 759 x 686 mm
- Pojme velké množství součástek (podavačů) - k dispozici 180 pozic pro 8 mm podavače
- Osazování komponent již od velikosti 01005 (0.4 x 0.2 mm) až po komponenty s výškou 38 mm
- Možnost osazení komponent kde nelze použít vakuum tzv. mechanická tryska nebo zcela individuální custom trysky
- Plná tracebilita - pokročilý systém sběru dat z produkce
- Tray unit s podporou až 10 rozdílých tray palet
Sítotisk
Plně automatické sítotiskové stroje pro kvalitní a přesný nátisk pájecí pasty.

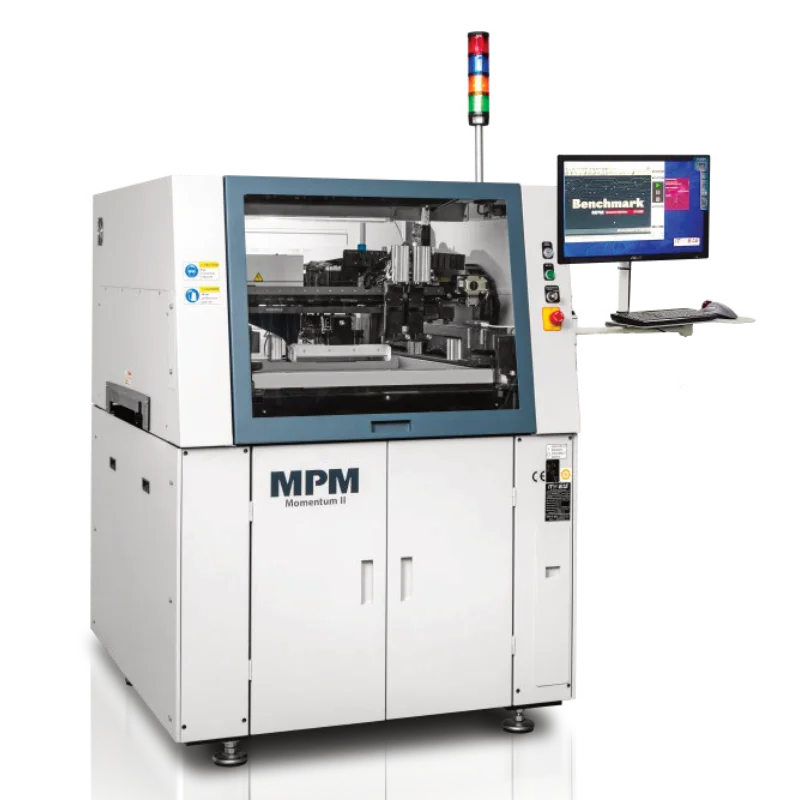

MPM Momentum II HiE
Pokročilý tiskový systém- Maximální velikost DPS 610×508 mm, tloušťka 0,2–6 mm
- Přesnost ±11 μm @ 6 Sigma
- Automatické pokládání backup pinů na základě gerber dat
- Integrovaný dispenzer pro dodatečné nanášení pasty a lepidla
- SPI - 2D kontrola natištěné pasty a kontrola zanesení otvorů v planžetě
- Edge lock - možnost tisku DPS bez technologického okraje
- Bezkontaktní měření teploty pasty
EKRA Serio 4000
Plný automat- Maximální velikost DPS 510×510 mm, tloušťka 0,2–6 mm
- Přesnost ±12,5 μm @ 6 Sigma
- Boční uchycení desky (Sideclamp)
- Automatická detekce a doplnění pasty
EKRA Serio 4000
Plný automat- Maximální velikost DPS 510×510 mm, tloušťka 0,2–6 mm
- Přesnost ±12,5 μm @ 6 Sigma
- Automatické pokládání backup pinů

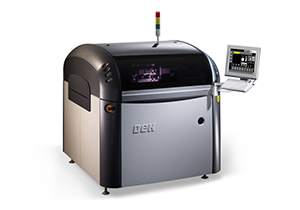

DEK Horizon 03i
Plný automat- Maximální velikost DPS 450×450 mm
- HawkEye® 2D optická kontrola natištěné pasty

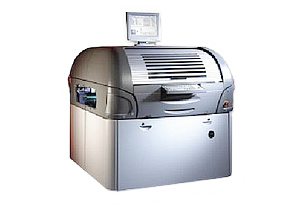

DEK Horizon 03
Plný automat- Maximální velikost DPS 450×450 mm
Inspekce & kontrola
Moderní inspekční zařízení pro 100% kontrolu kvality ve výrobě.
Koh-Young 8030-2
3× in-line 3D SPI- 3D měření objemu, plochy, výšky, offsetu, bridge a tvarových vad pájecí pasty
- Patentovaná duální Moiré technologie - výrazná redukce stínění a odlesků
- Kompenzace prohnutí - přesné měření prohlých PCB
- Vysoká rychlost inspekce - 0,45 sec/záběr
- Tracebilita - ukládání hodnot měření
Koh-Young Zenith
3D AOI- Plně 3D in-line AOI
- 8× moiré projekce – potlačení stínů
- 4 MPx kamera, 20 μm čočka, od 01005
- Detekce široké škály defektů, včetně polarity, tombstonu, lifted lead/body, bridging a OCV/OCR
- Inspekce koplanarity BGA a konektorů
Koh-Young Zenith 2
3D AOI- Plně 3D off-line AOI
- 3D měření do výšky 25mm bez vlivu na přesnost
- 4x boční kamera pro 3D rekonstrukci skytých oblastí
- 8× moiré projekce – potlačení stínů
- Detekce široké škály defektů, včetně polarity, tombstonu, lifted lead/body, bridging a OCV/OCR
- Inspekce koplanarity BGA a konektorů
YXLON Cougar SMT
Rentgen- 2D a 3D mikrofokální inspekce
- Maximální velikost vzorku až 440×550 mm
- Otevřený typ rentgenové trubice s rozlišením < 1 μm
- 5 osý manipulátor s možností měření pod úhlem ±70°
- VoidInspect - automatický výpočet voidů ve spojích
XRHCount
Rentgenová počítačka součástek- Stroj na počítání SMD součástek v kotoučích
- Odpadá složité ruční počítání
- Stroj zvládne 6 až 7 kotoučů za minutu
- Automatické rozpoznání čárových kódů

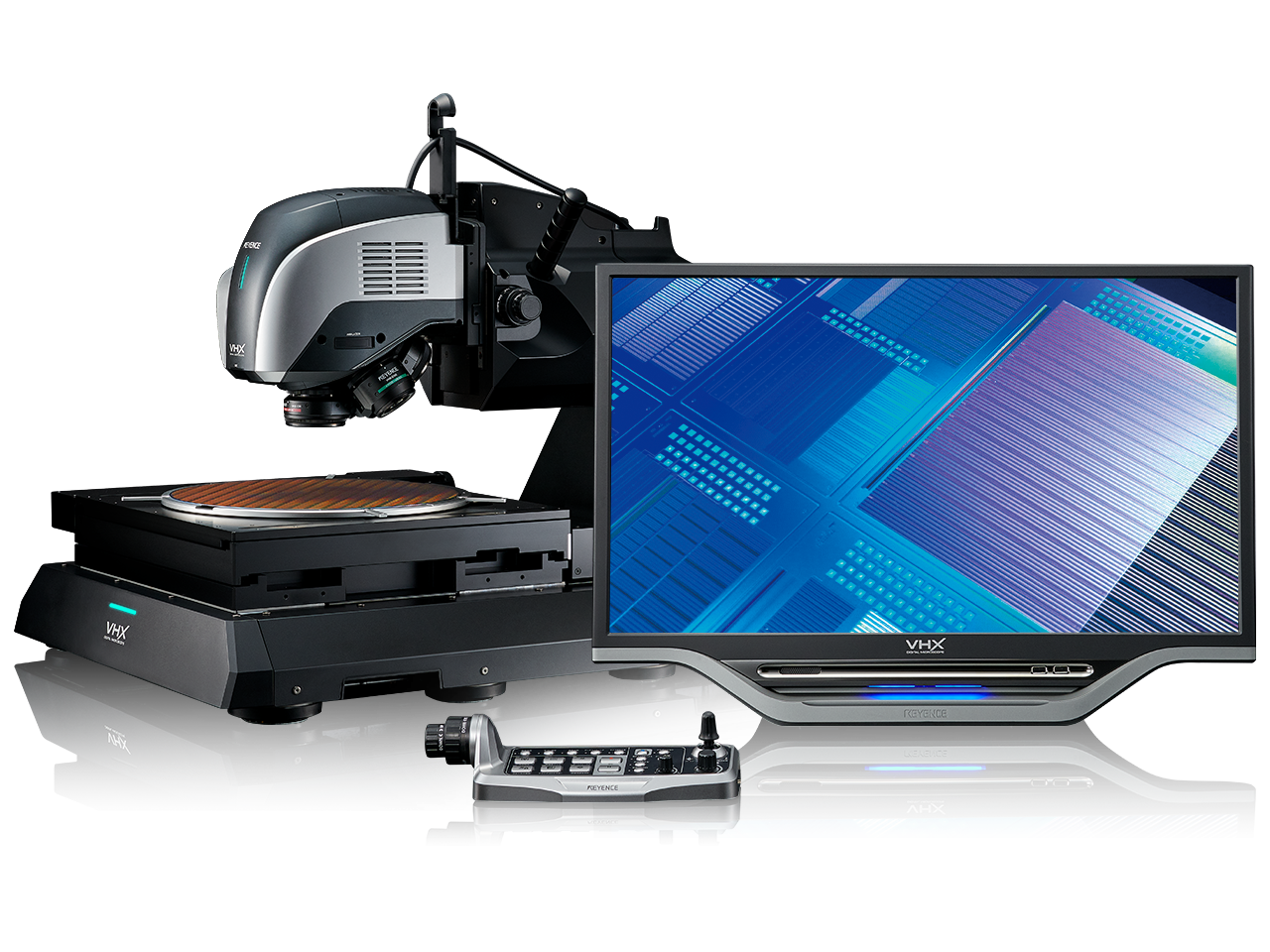

Keyence VHX-X1
Digitální mikroskop KEYENCE VHX-X1- Detailní vizuální kontrola
- Základna VHX-SL1F
- Hlava mikroskopu VHX-7100, objektivy VHX-E100 a VHX-E20
- Mikroskop umožňuje kontrolu kvality DPS
Pájení
Reflow a vlnové pájení s dusíkovou atmosférou pro maximální kvalitu spojů.

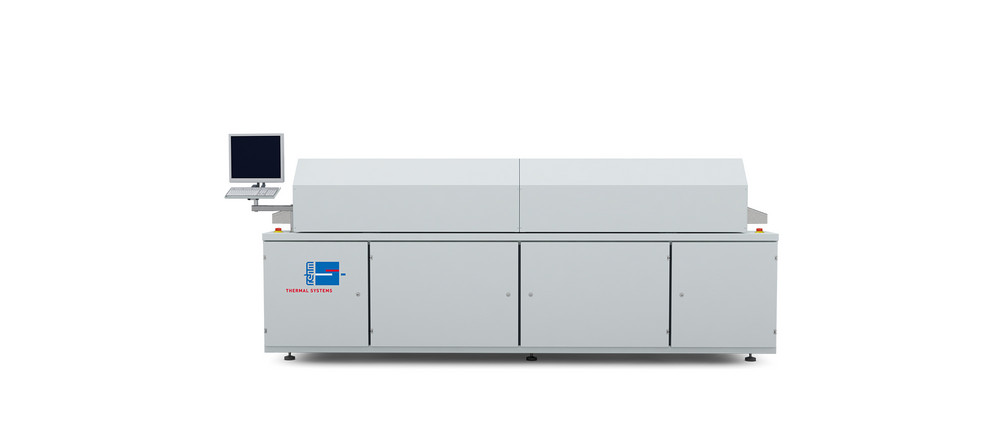

REHM VXC Nitro 2.5/523
2× Konvekční reflow- Konvekční horkovzdušná pec s dusíkem
- Stabilní proces, vodní chlazení zón
- Volitelná rychlost posuvu

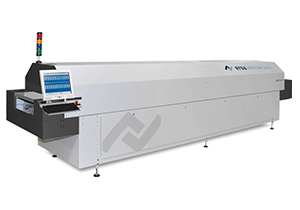

ERSA Hotflow 3/14e
2x Reflow pec- 9 zón: 5 předehřev, 2 pájecí, 2 chladící
- Bezolovnaté pájení
- Bezdrátový profilometr
- Max. šířka DPS 500 mm
Heller 1707 MKIII
N₂ atmosféra- 7 pájecích zón + 1 chladící
- Max. šířka DPS 530 mm
- Teplotní profil dle požadavku zákazníka
Nordson CURANO II
Konvekční reflow- Automatické nastavení šířky
- Výstupní chladicí ventilátory
- Spodní vytvrzování
Ersa EWS 330
Vlnové pájení- Sprejovací fluxer
- Dvojitá pájecí vlna: čipovka + vlna
- Dynamický předehřev
- Max. šířka DPS 330 mm
- Dusíkový záklop
Lakování
Selektivní lakování pro ochranu DPS v náročných prostředích.

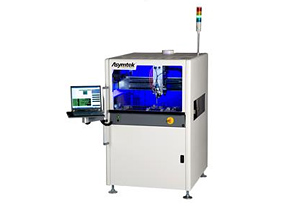

Asymtek Select Coat® 940
2× Selektivní lakování- Vysokorychlostní a vysoce přesný lakovací systém
- Uzavřená smyčka řízení procesu
- Max. DPS 421×400 mm
- Monitorované tlaky a průtoky
Robotika
Kolaborativní roboty Universal Robots pro automatizaci manipulace a obsluhy strojů.
Universal Robots UR10
1x UR10- 6osé rameno, dosah 1,3 m
- Max. zatížení 10 kg
- Opakovatelnost 0,05 mm
Universal Robots UR5
5× UR5- 6osé rameno, dosah 0,85 m
- Max. zatížení 5 kg
- Opakovatelnost 0,03 mm
- Dvojitý mechanický gripper
Laserové značení
Přesné značení DPS přímo ve výrobní lince.

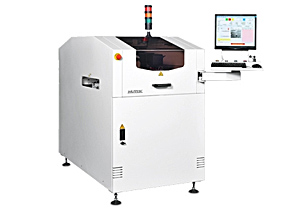

Nutek NTM5510-X
Laserový značicí systém- CO2, 10 W, chlazení vzduchem
- DPS 80×65 mm do 508×460 mm
- Značení textu, čárových kódů, 2D kódů a grafiky.
- CCD kamera pro kontrolu čitelnosti
- Oboustranné značení
Nutek LMC-S3
Laserový značicí systém- CO2, 10 W, chlazení vzduchem
- 105 × 105 mm na pozici, celkové pokrytí 460 × 460 mm
- Značení textu, čárových kódů, 2D kódů a grafiky.
- CCD kamera pro kontrolu čitelnosti
- Oboustranné značení
Skladování
Automatické sklady s kontrolovanou atmosférou pro citlivé komponenty.
MYCRONIC SMD Tower
8× Automatický sklad- Až 980 kotoučů (dle typu)
- 8–44 mm kotouče a JEDEC Tray
- Zbytková vlhkost do 3,5% RH
- Alarm expirace a MSD komponentů
- Materiál „do ruky" stiskem tlačítka
MP DRY CABINET
14× Sušící skříň- Sušící skříň dle IPC/JEDEC J-STD 033C
- Přesnost ±0,8% RH
- Grafický dotykový displej
- LAN připojení pro data
Mytí & čištění
Automatické mytí DPS a šablon po pájení.

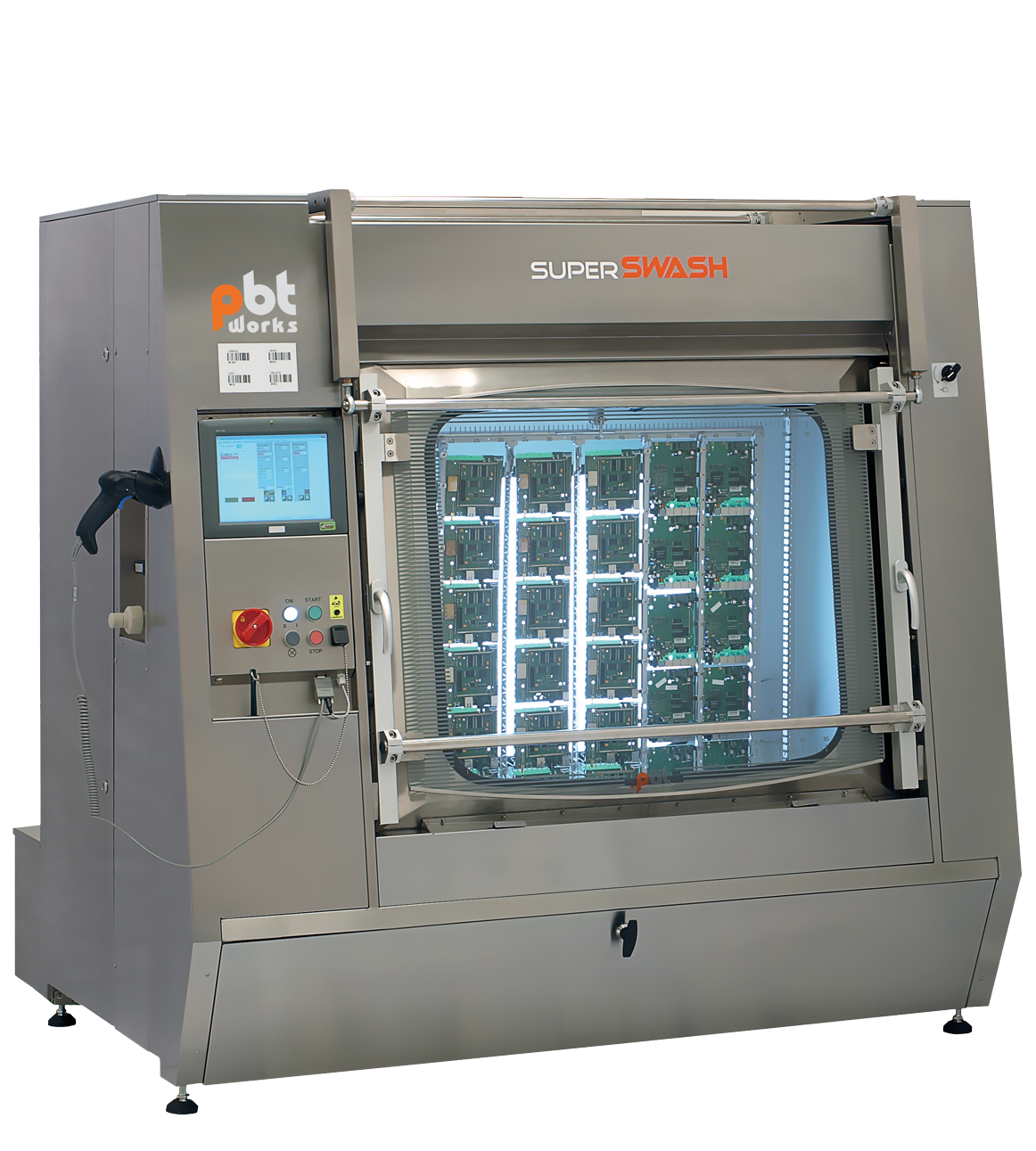

SuperSWASH
Myčka DPS- Lineární ostřik – rovnoměrné pokrytí
- Vzduchový nůž – konvekční sušení
- Variabilní oplach (DI-vodou, čistidlem)
- Traceabilita se čtečkou kódů

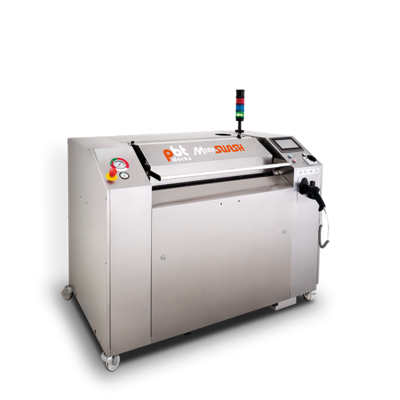

MiniSWASH III
Myčka šablon- 4 krokové mytí s měřením vodivosti
- Max. šablona 820×90×740 mm
- Mytí šablon tenčích než 100 μm

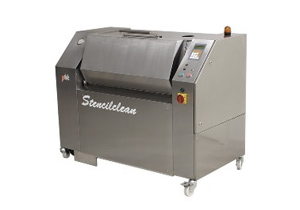

Stencilclean SIA
Myčka šablon- Max. šablona 820×90×740 mm
- Mytí šablon tenčích než 100 μm
Frézování & opravy
Prototypová výroba DPS a profesionální opravárenské pracoviště.
LPKF ProtoMat S64
Frézka DPS- Max. materiál 305×229 mm
- 15 nástrojů, automatická výměna
- Rychlost posuvu 150 mm/s
- Opakovatelnost 5 μm

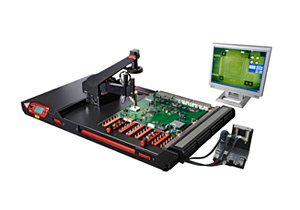

MARTIN 10.6 XL
Rework stanice- Automatické odebrání a usazení součástek
- Spodní předehřev max 5 000 W
- Horkovzdušné trysky 300 W, až 32 l/s
- Max. deska 500×600 mm
- Nastavitelné pájecí profily
